Scurtcircuit: cauză, riscuri și măsuri de prevenire

De Cornelia Zavoianu

Specialist Domeniu Energetic

Un scurtcircuit electric este ca o „scurtătură” luată de curentul electric, dar nu una dorită. În loc să urmeze traseul normal prin circuitele și dispozitivele electrice, curentul găsește o cale mai ușoară, cu o rezistență foarte mică, ceea ce poate duce la probleme grave.

Un scurtcircuit apare atunci când două părți ale unui circuit care ar trebui să fie la tensiuni diferite ajung să fie conectate direct. Imaginându-ne, este ca o țeavă care se sparge și lasă apa să curgă pe unde nu trebuie. Într-un circuit electric, această „scurtătură” permite unui curent foarte mare să treacă printr-o cale greșită. Rezultatul? Supraîncălzirea cablurilor, arderea componentelor sau, în cel mai rău caz, declanșarea unui incendiu.

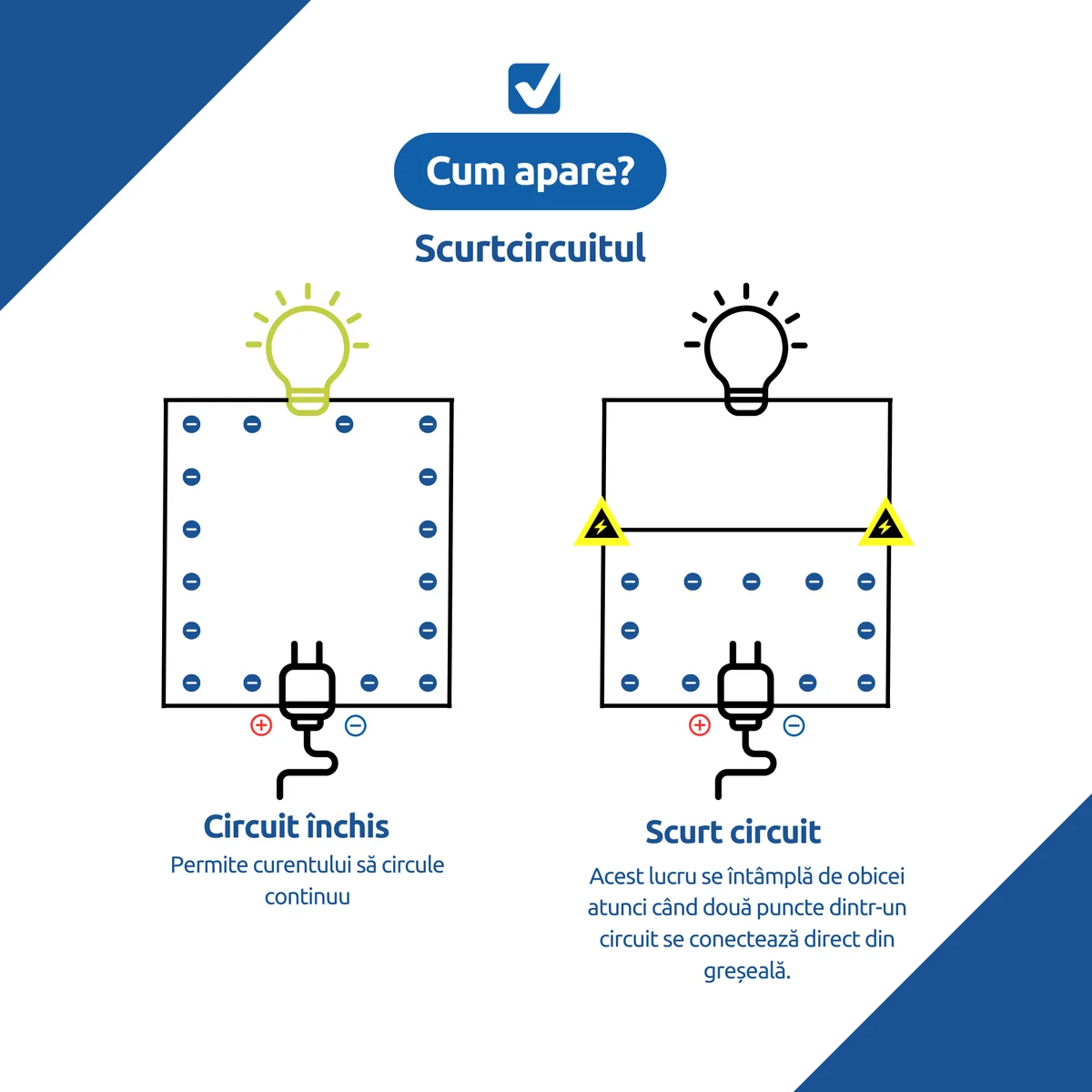

Cum apare un scurtcircuit?

Să începem cu lucrurile de bază. Un circuit este un traseu închis sau un „inel” care permite curentului electric să circule. Un circuit simplu include trei elemente:

• O sursă de energie
• Un conductor (un fir care transportă curentul)
• Un consumator (cum ar fi un bec care folosește energia)

Într-o casă, un circuit începe de la panoul electric, unde se află întrerupătorul de circuit (aceasta este sursa de energie).
▪️Firul de fază (de obicei negru) transportă curentul de la panou către un consumator, cum ar fi un prăjitor de pâine conectat la priză.
▪️Firul neutru (de obicei alb) duce curentul înapoi la panou, închizând astfel circuitul.
Un circuit tipic dintr-o casă are mai mulți consumatori conectați, dar principiul de funcționare rămâne același: curentul merge de la sursă la consumator și se întoarce la sursă pe un traseu complet.

Într-o instalație electrică, scurtcircuitul poate apărea în două situații principale:

1. Între fază și pământ: Când firul care transportă curentul activ (faza) intră în contact cu pământul sau cu firul neutru (nul).
2. Între două fire de fază: Când firele care ar trebui să transporte curent în direcții opuse ajung să se atingă.

Exemplu simplu: Dacă un fir electric „fierbinte” intră în contact cu un fir neutru sau cu o suprafață împământată, electricitatea va alege acest drum mai scurt și va cauza un scurtcircuit.

Sfat: Cuprul este folosit pentru cabluri electrice deoarece conduce electricitatea foarte bine, în timp ce materiale precum lemnul sau fibra sunt foarte ineficiente pentru acest scop.

Ce cauzează scurtcircuitele?

• Rozătoare sau dăunători care rod firele electrice.
• Apă sau umiditate care pătrund în fire sau dispozitive electrice.
• Conexiuni slabe în cutiile electrice.
• Prize, întrerupătoare sau aparate vechi sau deteriorate.
• Șuruburi sau cuie care străpung pereții și ating firele.
• Deteriorarea izolației cablurilor din cauza vechimii.
• Suprasarcini sau creșteri bruște de tensiune electrică.

Tipuri de scurt circuit

1. Scurtcircuit normal: Apare când un fir „fierbinte” atinge un fir neutru. Acest lucru reduce instantaneu rezistența și duce la o creștere rapidă a curentului.
2. Scurtcircuit de împământare: Se întâmplă când un fir „fierbinte” atinge o suprafață împământată, cum ar fi carcasa unui aparat sau o priză.
   • Dispozitivele se opresc brusc – toate dispozitivele conectate la circuitul afectat nu mai funcționează.
   • Întrerupătorul declanșează sau siguranța se arde – acesta este unul dintre cele mai comune semne.
   • Miros de ars sau semne de ardere – cum ar fi plastic topit sau cabluri carbonizate.
   • Scântei sau sunete de pocnituri – acestea pot însoți scurtcircuitul, mai ales dacă este sever.

• Ce să faci în cazul unui scurtcircuit?
• Rămâi calm: Panica nu ajută, mai ales în situații periculoase.
• Oprește curentul: Mergi la panoul electric și închide întrerupătorul principal.
• Localizează problema:
  Scoate din priză toate aparatele electrice din camera afectată.
  Reconectează-le pe rând pentru a identifica dispozitivul care cauzează problema.
• Contactează un specialist: Dacă problema persistă, chemă un electrician autorizat.

Cum să previ un scurtcircuit?

• Instalația electrică trebuie să fie corect realizată.
  Asigură-te că un specialist calificat a montat și verificat instalația electrică a locuinței tale. Este important ca toate firele, prizele și întrerupătoarele să fie montate corespunzător.
• Verificări periodice ale instalației.
  La fel cum îți faci un control de sănătate periodic, instalația electrică are și ea nevoie de verificări. Un electrician poate detecta din timp problemele ascunse, cum ar fi fire uzate sau conexiuni slăbite.
• Instalează un paratrăsnet.
  Dacă locuiești într-o zonă predispusă la furtuni, fulgerele pot provoca fluctuații de curent care duc la scurtcircuite. Un paratrăsnet te poate proteja pe tine și casa ta.
• Evită suprasolicitarea prizelor.
  Nu folosi benzi electrice (prelungitoare) pentru aparate mari precum frigiderele sau mașinile de spălat. Acestea trebuie conectate direct la o priză pentru a reduce riscul unui scurtcircuit.
• Nu amplasa prize lângă surse de apă.
  Prizele din bucătărie sau baie ar trebui să fie amplasate la o distanță sigură de chiuvete sau alte surse de apă. Contactul cu apa este un pericol major.
• Instalează un detector de fum.
  Dacă un scurtcircuit cauzează un incendiu, un detector de fum îți poate salva viața, avertizându-te la timp deci consider-l o soluție pentru casa ta.

Cum să repari un scurtcircuit?

1. De ce ustensile ai nevoie?
   Folosește un multimetru - Un multimetru este un instrument util care măsoară rezistența electrică, tensiunea și curentul.
   Setează multimetru pe modul de măsurare a rezistenței.
   Testează conexiunile din circuit. Dacă rezistența măsurată este aproape de 0 ohmi, este posibil să ai un circuit scurt.
2. Cum localizezi circuitul scurt?
   Deconectează secțiuni din circuit.
   Separă părțile circuitului și testează fiecare secțiune pe rând pentru a găsi zona problematică.
   Folosește un dispozitiv de localizare a întreruperilor.
   Acest instrument trimite un semnal prin circuit, pe care îl poți urmări pentru a identifica punctul în care apare problema.
3. Cum repari un circuit scurt?
   • Înlocuiește cablurile deteriorate
     Identifică secțiunea afectată.
     Taie firul deteriorat, dezizolează capetele și conectează un fir nou folosind conectori siguri.
   • Repară sau înlocuiește componentele defecte
     Dacă problema vine de la un întrerupător, priză sau altă piesă, înlocuiește-o cu una nouă de calitate.
   • Verifică și corectează conexiunile greșite
     Compară circuitul cu diagrama inițială pentru a te asigura că toate conexiunile sunt corecte.
