Cum arată schema tablou electric monofazat și trifazat?
Schema tabloului electric, fie monofazat, fie trifazat, este esențială pentru o distribuție sigură și eficientă a energiei. În sistemele monofazate, schema asigură conexiuni corecte și facilitează întreținerea instalației la 230V, iar în sistemele trifazate ajută la echilibrarea sarcinilor electrice și la stabilitatea tensiunii.
Caracteristică | Monofazat | Trifazat |
|---|---|---|
| Numărul de faze și tensiune | Folosește o singură fază (230V) – potrivit pentru locuințe obișnuite. | Folosește trei faze (400V) – necesar pentru instalații cu consum mare |
| Complexitatea instalației | Este mai simplu de instalat și mai ieftin, fiind suficient pentru majoritatea locuințelor. | Este mai complex și costisitor, dar oferă o distribuție a energiei mult mai eficientă pentru sarcini mari. |
| Numărul de componente și modul de protecție | Dispun de un număr mai redus de disjunctoare și componente, fiind mai ușor de gestionat. | Necesită un număr mai mare de disjunctoare și componente de protecție, datorită complexității circuitelor electrice și a volumului mare de energie distribuit. |
| Utilizare practică | Este ideal pentru locuințe, apartamente și spații mici – acolo unde echipamentele electrice standard (frigidere, mașini de spălat, televizoare etc.) funcționează pe 230V. | Este preferat în medii industriale sau în locuințe/extensii mari, unde se utilizează echipamente cu consum ridicat sau care necesită stabilitate maximă în alimentare. |

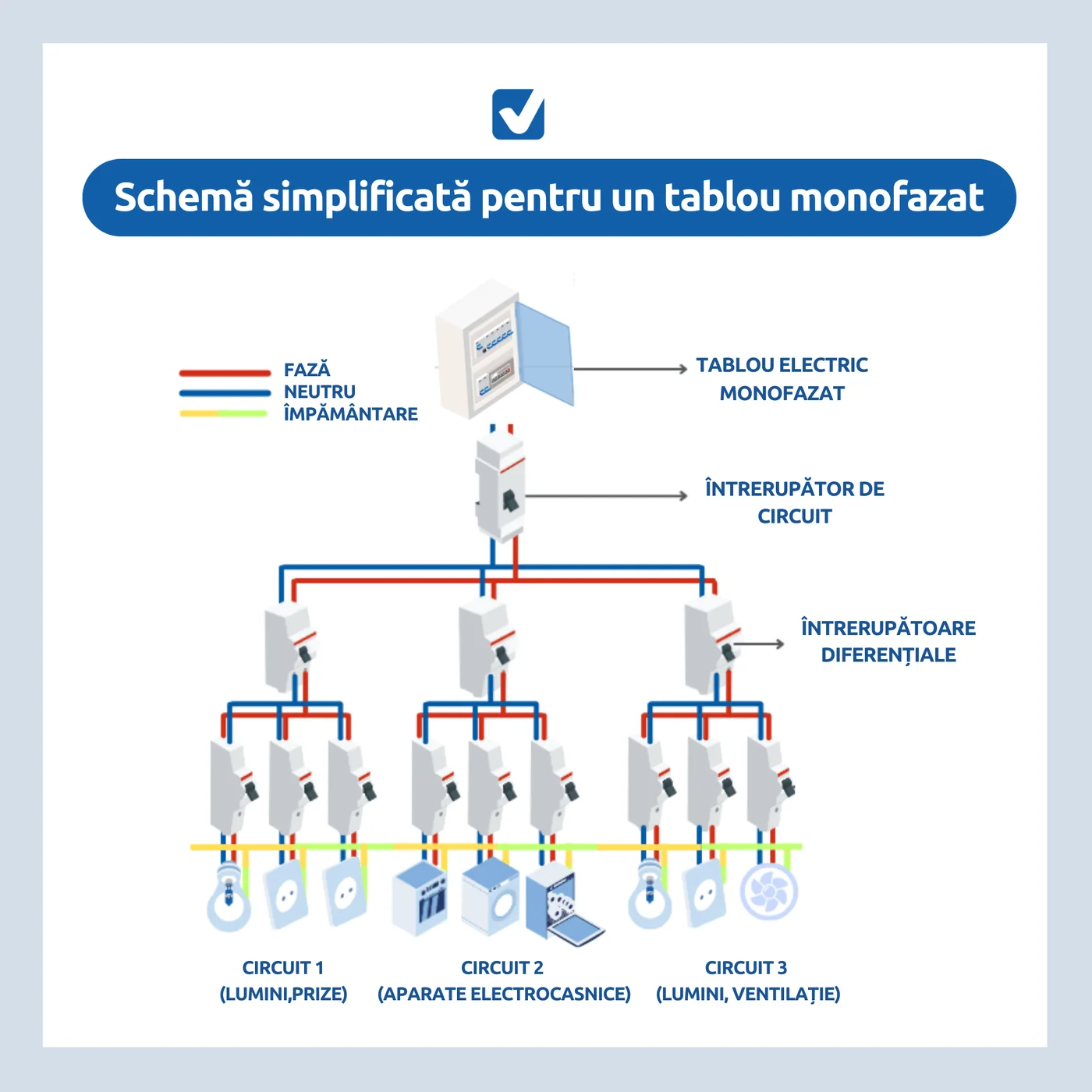

Schema tablou electric monofazat
Un tablou electric monofazat este un dispozitiv de distribuție a energiei electrice care utilizează o singură fază de tensiune (de obicei 230V). Acesta are rolul de a proteja și controla circuitele electrice dintr-o locuință sau un spațiu comercial de dimensiuni reduse.
Proiectarea unui tablou electric nu se rezumă doar la asamblarea componentelor, ci necesită elaborarea unei scheme electrice detaliate. Această schemă are multiple roluri esențiale:
- Clarificarea conexiunilor
Schema detaliază modul în care fiecare componentă este interconectată, oferind o imagine de ansamblu clară asupra circuitelor și a fluxului de energie. - Asigurarea siguranței
Respectarea normelor și reglementărilor în vigoare este esențială. O schemă bine concepută garantează că instalația este proiectată să prevină suprasarcinile, scurtcircuitele și alte defecțiuni care pot pune în pericol siguranța. - Facilitarea întreținerii și reparațiilor
O schemă detaliată permite identificarea rapidă a circuitelor și componentelor în caz de probleme, facilitând astfel intervențiile tehnice. - Optimizarea costurilor
Un design clar și bine structurat nu doar că îmbunătățește performanța instalației, ci reduce și costurile de implementare și întreținere datorită eficienței operaționale.

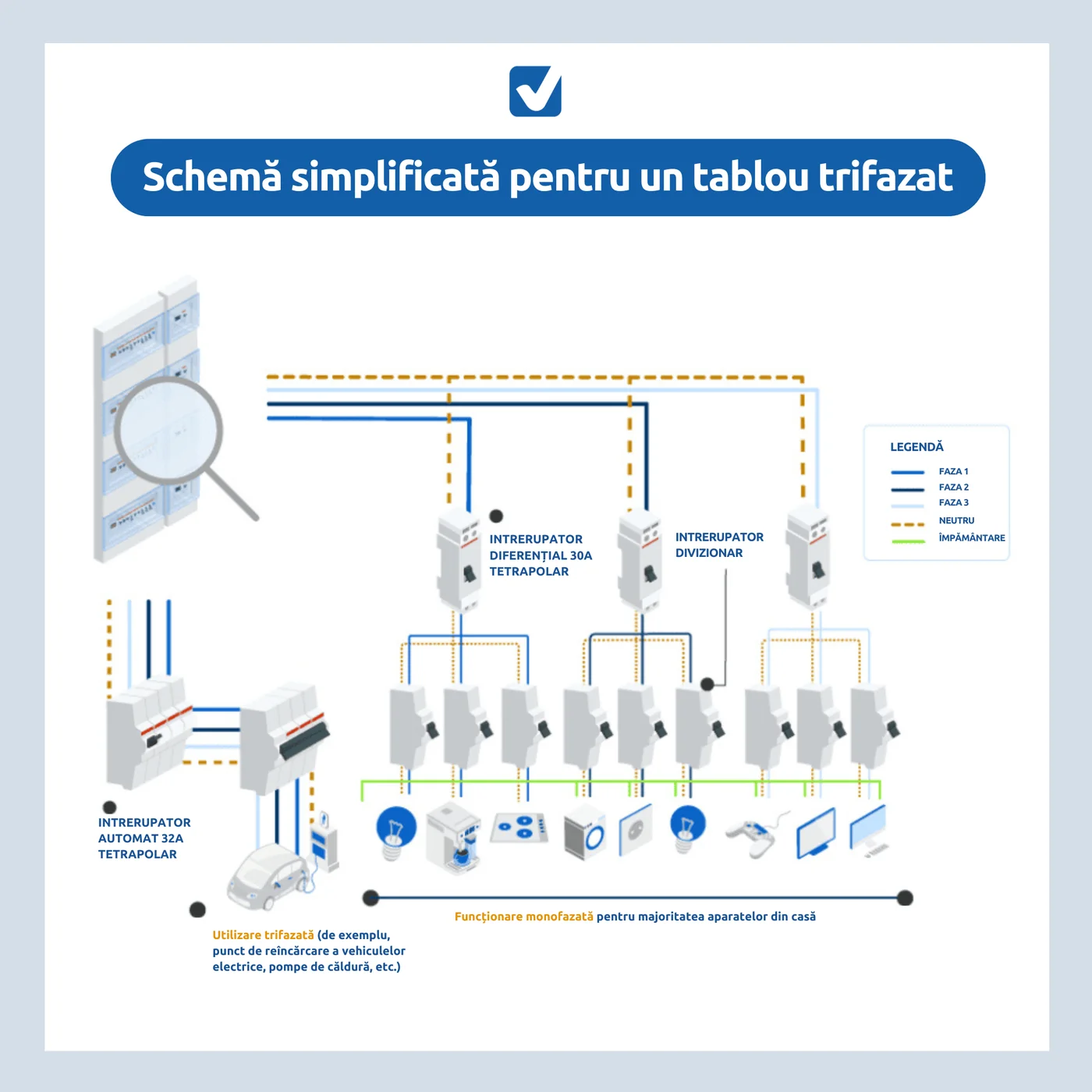

Schema tablou electric trifazat
Un tablou electric trifazat utilizează trei faze de tensiune electrică și este proiectat pentru a gestiona consumuri de energie mult mai mari, de obicei la un nivel de 400V.
- Sistemul trifazat folosește de obicei 4 sau 5 fire – trei faze, un fir neutru și unul de împământare.
- Este utilizat în medii industriale sau în clădiri mari, unde aparatele și echipamentele consumă cantități semnificative de energie (ex.: pompe de căldură, cuptoare electrice, sisteme de iluminat extinse etc.).
- Permite o distribuție echilibrată a sarcinilor electrice, fiind ideal pentru consumuri mari, prevenind fluctuațiile de tensiune și asigurând o performanță stabilă pentru echipamentele de mare putere.
Componentele unui tablou electric monofazat
- Disjunctorul diferențial de tip RCD
Acest dispozitiv monitorizează constant diferența dintre curentul care intră și cel care iese din circuit. În cazul în care apare o scurgere de curent (de exemplu, printr-un defect al izolației sau contact accidental), RCD-ul întrerupe rapid alimentarea. Rolul său esențial este de a proteja persoanele împotriva electrocutărilor și de a preveni eventualele incendii cauzate de defecte electrice. - Disjunctorul monopolar automat
Acesta se ocupă de protejarea circuitului împotriva suprasarcinilor și a scurtcircuitelor. Monitorizând continuu curentul electric, disjunctorul automat va întrerupe alimentarea dacă curentul depășește valoarea sigură prestabilită. Această acțiune previne deteriorarea echipamentelor și reduce riscul de incendiu. - Întrerupătoarele
Întrerupătoarele permit controlul manual al circuitelor. Ele pot fi folosite pentru a deconecta anumite zone ale instalației atunci când se efectuează lucrări de întreținere sau reparații, adăugând un strat suplimentar de siguranță. - Alte dispozitive de protecție, precum supresoarele de tensiune
Aceste dispozitive protejează instalația împotriva fluctuațiilor de tensiune, care pot apărea din diverse cauze, cum ar fi descărcările atmosferice. Supresoarele de tensiune ajută la menținerea unui curent stabil și la protejarea echipamentelor electronice sensibile.
Configurarea corectă a unui tablou electric monofazat
- Studiază schema
Înainte de orice, analizează schema tabloului electric pentru a identifica toate componentele necesare: disjunctoare, întrerupătoare, cabluri și dispozitive de protecție. - Pregătește uneltele și materialele
Asigură-te că ai la îndemână toate componentele și uneltele necesare (șurubelnițe, clește, dibluri etc.). - Montați componentele în ordine
Respectă ordinea indicată de schemă, acordând atenție distanțelor și poziționării corecte. Fiecare componentă trebuie plasată conform instrucțiunilor pentru a facilita conexiunile ulterioare. - Realizează conexiunile
Conectează componentele între ele folosind cabluri electrice de dimensiuni și culori adecvate. O conexiune corectă este vitală pentru evitarea erorilor care pot afecta siguranța instalației. - Verifică totul
După asamblare, examinează cu atenție conexiunile pentru a te asigura că totul este montat corect și în siguranță.
Extinderea tabloului electric într-o casă
Pe măsură ce apar noi necesități electrice, este posibil să fie nevoie să extinzi tabloul electric. Iată câteva soluții pentru casă:
- Adăugarea de disjunctoare suplimentare
Dacă există spațiu disponibil în tabloul existent, poți instala disjunctoare suplimentare pentru a alimenta noi circuite. - Înlocuirea tabloului
Pentru extinderi semnificative, înlocuirea tabloului cu unul mai mare poate fi o opțiune. Un tablou mai generos permite adăugarea mai multor circuite fără compromisuri asupra siguranței. - Instalarea unui tablou secundar
Conectarea unui tablou electric secundar la tabloul principal poate gestiona noile circuite fără a afecta configurația inițială.
- De ce este important să faci schema tablou electric monofazat / trifazat?
- Asigurarea funcționării corecte
O schemă bine realizată permite instalarea corectă a componentelor, prevenind erorile. - Siguranța instalației
Respectarea normelor și reglementărilor în vigoare ajută la evitarea riscurilor, cum ar fi scurtcircuitele sau suprasarcinile. - Ușurința întreținerii
O schemă clară facilitează identificarea componentelor și conexiunilor, ceea ce este util în cazul reparațiilor sau extinderilor sistemului.
Înlocuirea tabloului electric
Când să înlocuiești tobloul electric?
Dacă tabloul este vechi, componentele sunt defecte sau extinderea instalației cere mai multe circuite, înlocuirea este recomandată.
Pașii pentru înlocuire:
- Deconectează alimentarea electrică
- Demontează tabloul vechi
- Montează noul tablou conform instrucțiunilor producătorului
- Reconectează cablurile și componentele conform schemei
- Testează funcționarea tabloului nou
Preț tablou electric echipat
Pe măsură ce apar noi necesități electrice, este posibil să fie nevoie să extinzi tabloul electric. Iată câteva soluții:
| Capacitate (kW) | Tip Aplicație | Preț Aproximativ (lei) | Branduri Recomandate |
|---|---|---|---|
| 3 - 6 | Locuințe mici / Apartamente | 300 – 800 | Hager, Eaton, Schneider Electric |
| 8 - 12 | Clădiri rezidențiale | 800 – 1500 | Siemens, Schneider Electric, ABB |
| 12 - 20 | Clădiri comerciale | 1500 – 2500 | ABB, Siemens, Eaton, Hager |
| Peste 20 | Instalații industriale | 2500+ | ABB, Siemens, Eaton |
Acest tabel oferă o orientare generală, iar prețurile exacte pot varia în funcție de specificațiile tehnice, numărul de module, opțiunile de protecție și regiunea de achiziție. Este recomandat să consultați distribuitori locali pentru oferte personalizate.
Întrebări comune despre tabloul electric
Ce este un disjunctor și ce rol are?
Un disjunctor este un dispozitiv de protecție care întrerupe automat curentul în caz de suprasarcină sau scurtcircuit.
Ce este un întrerupător diferențial (RCD) și de ce este important?
RCD-ul detectează scurgerile de curent și oprește alimentarea pentru a preveni electrocutarea, protejând astfel persoanele și echipamentele.
Cum se realizează distribuția energiei în tabloul electric?
Energia este distribuită prin intermediul circuitelor, fiecare fiind protejat de disjunctoare sau siguranțe.
Ce este o bară de împământare?
Este componenta care asigură o cale sigură pentru curentul de defect, protejând echipamentele și utilizatorii de electrocutare.
Cum se determină capacitatea necesară a tabloului electric?
Se evaluează puterea totală a circuitelor și a consumatorilor, ținând cont de eventualele extinderi viitoare.
